Re: Noch ne Restauration :-)
Verfasst: Mo 22. Sep 2014, 12:01
von wolfgangh
Hallo Ralla,
meiner Meinung nach ist Deine Beschreibung irreführend. Bei mir ist links der Tachoantrieb und eine Distanzhülse ohne Kragen (die in der Gabelklemmung sitzt und in der Partslist oben nicht gezeigt ist).
Rechts habe ich eine Distanz mit Kragen (sitzt direkt am Radlager, und eine weitere Distanz mit Kragen die in der Gabelklemmung sitzt (Teil 1 in der Partslist oben).
Re: Noch ne Restauration :-)
Verfasst: Mo 22. Sep 2014, 12:02
von speedball911
Ansonsten geht es juuut voran:-)
Re: Noch ne Restauration :-)
Verfasst: Mo 22. Sep 2014, 12:05
von speedball911
Muss Wolfgang recht geben...oder gab es verschieden Ausführungen??? Meine Katana ist Bj 84.
Ich kenn auch Micofiches wo insgesamt drei Distanzhülsen zu sehen sind...wie von Wolfgang beschrieben...
Ich bin recht sorgfältig beim Zuerlegen vorgegangen. Glaube nicht das ich etwas verloren habe...
Re: Noch ne Restauration :-)
Verfasst: Mo 22. Sep 2014, 12:30
von Ralla
Wenn Du so willst gibt es bei mir noch eine Distanzhülse zwischen den Lagern ohne Kragen. Dann ist die Zeichnung echt falsch ...
Re: Noch ne Restauration :-)
Verfasst: Mo 22. Sep 2014, 12:46
von Michael
Hier ist der Microfich der Katana ...
Da erkennt man, dass links die Tachoschnecke (11) und eine Hülse (8) verbaut werden muss. Rechts sind es zwei Hülsen (7 + 6).
Die beiden Hülsen 8 und 7 stecken jeweils in der Gabel.
Re: Noch ne Restauration :-)
Verfasst: Mo 22. Sep 2014, 13:07
von speedball911
Dann fehlt bei mir eine....Mist. Hat jemand die Buchse 7 noch rumliegen? Oder kennt die genaue Länge???
Re: Noch ne Restauration :-)
Verfasst: Mo 22. Sep 2014, 21:08
von Michael
speedball911 hat geschrieben:Dann fehlt bei mir eine....Mist. Hat jemand die Buchse 7 noch rumliegen? Oder kennt die genaue Länge???
Habe mal eben eine grobe Skizze der beiden Hülsen gemacht.

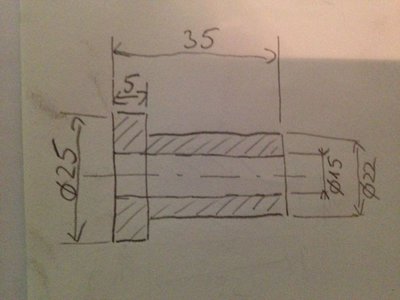

Hülse 8 (linke Seite) ...
- Vorderrad Hülse_links (Nr. 8)

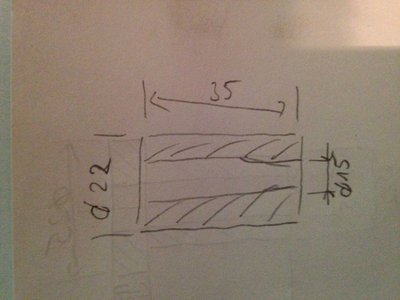

Hülse 7 (rechte Seite) ... ist eigentlich nur ein Röhrchen ...
- Vorderrad Hülse_rechts (Nr. 7)
Re: Noch ne Restauration :-)
Verfasst: Mo 22. Sep 2014, 21:57
von speedball911
Das nenn ich Service:-) Tausend Dank. Ich habe vor kurzem nen gebrauchten linken Gabelholm gekauft. Deshalb habe ich Buchse 8 zwei mal. Wenn ich mir Deine Zeichung anschaue dann lass ich mir nur den Kragen abdrehen und schon passt es
Re: Noch ne Restauration :-)
Verfasst: Di 23. Sep 2014, 09:19
von wolfgangh
Hier noch ein Foto von meiner Vorderachse, allerdings seitenverkehrt (die linke Bildhälfte zeigt den rechten Achsteil...) Oder anders gesagt: die Achszusammensetzung von vorne gesehen. Ich hab gestern beide Distanzbuchsen abgemessen und kann die Abmesungen von Michael bestätigen
viele Grüße
Wolfgang
Re: Noch ne Restauration :-)
Verfasst: Di 23. Sep 2014, 10:46
von Michael
wolfgangh hat geschrieben:Hier noch ein Foto von meiner Vorderachse, allerdings seitenverkehrt (die linke Bildhälfte zeigt den rechten Achsteil...) Oder anders gesagt: die Achszusammensetzung von vorne gesehen. Ich hab gestern beide Distanzbuchsen abgemessen und kann die Abmesungen von Michael bestätigen
viele Grüße
Wolfgang
Allerdings sind auf dem Bild die beiden Hülsen vertauscht
